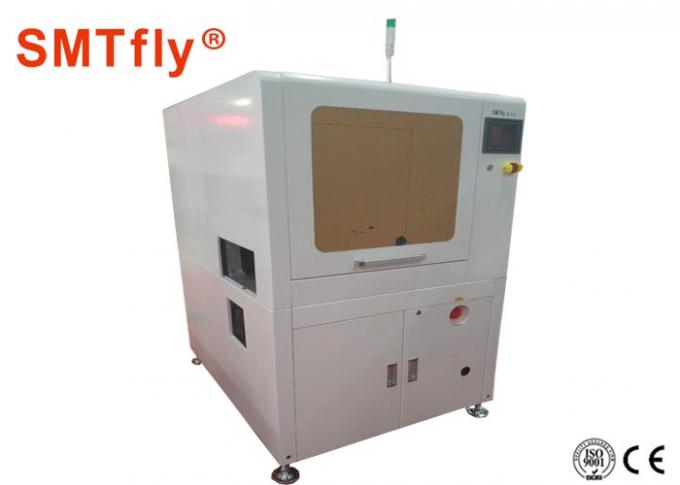

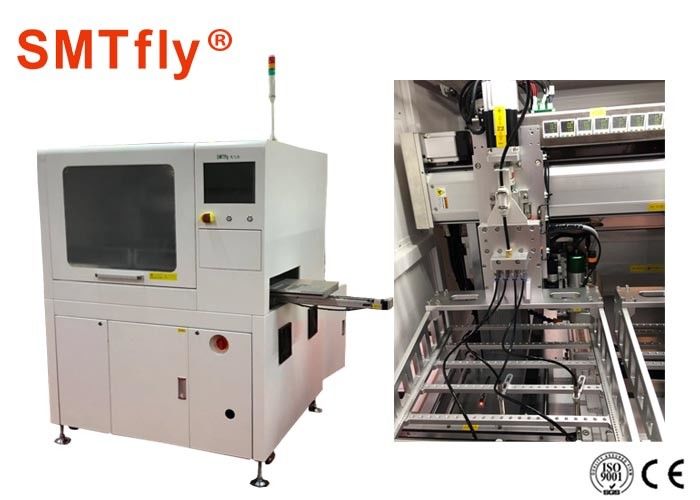

Automatyczna maszyna do frezowania płytek, In-Line Laser Depanelingowa maszyna pod próżnią

300 * 360mm Maszyna do automatycznego deponowania w linii Maszyna z automatyczną frezarką 0-100 mm / s SMTfly-F05

Cecha:

Seria maszyn to głównie sprzęt pokładowy on-line, który wykorzystuje frez do pracy z dużą prędkością.

Trajektorie ścieżki przededycyjnej są podzielone na segmenty w celu uniknięcia ręcznych przerw, cięcia V-CUT lub PUSH i zwiększenia produkcji

Jakość produktu, zmniejsz ilość złomu, urządzenie korzysta z interfejsu człowiek-maszyna WIN7 i jest wyposażone w matrycę CCD o wysokiej rozdzielczości

System, nauczanie produkcji i edycji w celu modyfikacji ścieżki cięcia jest bardzo szybki, może być jednoetapowy i ogólna modyfikacja, usuwanie, dodawanie

Ścieżka programu. Ten model przyjmuje jednocześnie usuwanie kurzu i podwójne chwytanie, co poprawia zdolność usuwania pyłu oraz chwytanie i uwalnianie.

Wydajność deski.

(1) System wizyjny

1. Popraw korektę położenia

Funkcja korekty oznaczania położenia jest oparta na komputerowym przetwarzaniu obrazu, wykonywanym na płytce drukowanej umieszczonej na stole przetwarzającym.

Korekcja położenia w celu uzyskania większej dokładności cięcia, a dla wielopłytkowego PCBA, wykonany jest tylko jeden element

Program do cięcia PCBA i pozycja odniesienia Mark, inne PCBA mogą być poprawione zgodnie z planszą nauczania po korekcji Mark

Cięcie w celu poprawy dokładności cięcia;

2 Powiększenie obrazu pomaga w nauczaniu

Gdy obraz jest zmniejszony, pole widzenia jest zwiększone, co jest korzystne dla edycji programu, aby szybko znaleźć punkt. Po powiększeniu obrazu zmniejsza się pole widzenia.

Spełniają precyzyjne wyrównanie.

3 Funkcja przycinania krawędzi (opcjonalnie)

Obcinanie krawędzi odbywa się za pomocą CCD, aby najpierw ustawić pozycję cięcia i znaleźć dokładną krawędź tnącą.

Niższy punkt cięcia znacznie zmniejsza stopień nierówności krawędzi produktu podczas cięcia i poprawia precyzję cięcia.

(2) System monitorowania narzędzi

1. Segmentacja narzędzi

W przypadku grubości PCBA narzędzie można ustawić tak, aby wykorzystywało długość segmentu i odległość cięcia pojedynczego segmentu narzędzia, to znaczy takie same

Frez może być używany w kilku etapach. Po przecięciu pewnej odległości, inna sekcja jest używana do poprawy wydajności cięcia i zmniejszenia wydajności cięcia.

Używaj mniej materiałów eksploatacyjnych i w pełni wykorzystaj narzędzia;

2. Wykrywanie noża

Sprzęt jest wyposażony w urządzenie do wykrywania poślizgu łamanego noża w celu odcięcia narzędzia podczas procesu obróbki, ześlizgnięcia się narzędzia itp.

Nieprawidłowe warunki są monitorowane, a częstotliwość wykrywania może być ustawiona w razie potrzeby, aby chronić PCBA przed narzędziami

Nienormalne i uszkodzone, mogą również wywołać anomalie sprzętu operatora.

3. Automatyczna funkcja zmiany narzędzia

Urządzenie z blatem 1 ~ 8 otworów zmiany narzędzia, automatyczna zmiana narzędzia może być wykonana, gdy narzędzie jest nieprawidłowe, co poprawia wydajność produkcji i zmniejsza

Zatrzymaj czas.

(3) Podwójne chwytanie w tym samym czasie

Moduł Carry wyposażony jest w dwa chwytaki Z1 i Z2, które można zabrać podczas wyjmowania gotowej płyty dodatkowej.

Płyta główna obszaru front-end, który ma być przetwarzany, również rozkłada planszę do przetworzenia, gdy obrobiona deska jest opuszczona.

(4) T pamięć pamięci / automatyczna regulacja szerokości

Model ten może automatycznie rejestrować szerokość śladu zgodnie z typem technologii maszynowej. Może być regulowany automatycznie po włączeniu tego modelu.

Szerokość toru przedniego i tylnego.

(5) Link copy

W przypadku tablicy tablicowej typu PCBA, płytka pomocnicza może być wykorzystywana w ramach programu tworzenia podpowiedzi

Sekwencja jest kopiowana z programu macierzowego, tzn. Cała płyta jest przetwarzana w celu odcięcia trajektorii, co znacznie skraca czas edycji programu.

Wysoka wydajność zmiany linii.

300 * 360mm maszyna do automatycznego deponowania w linii Maszyna do automatycznego podawania z 0-100 mm / s

300 * 360mm maszyna do automatycznego deponowania w linii Maszyna do automatycznego podawania z 0-100 mm / s Opis:

Maszyna standardowa i niestandardowa maszyna, główny obszar

Nie różnimy się w zakresie obróbki, standardowy zakres cięcia pojedynczych stołów do maszyn 300 * 360 mm, zwiększenie cięcia pojedynczych stołów maszynowych

Zakres cięcia 400 * 450 mm. Po drugie, wymiary wyglądu są różne, a przestrzeń instalacyjna jest nieco inna.

Metoda zbierania pyłu może pochłaniać kurz i pył ssący zgodnie z potrzebami klienta. Pył zasysający znajduje się na przyłączu ssawnym u góry, od

Powierzchnia PCBA jest odkurzana, a kurz zasysany jest w celu odsysania otworu ssącego kurzu na dolnej powierzchni płyty PCBA.

Funkcja usuwania kurzu, wbudowany odkurzacz.

Tryb wyjścia można wybrać zgodnie z potrzebami trybu taśmy, trybu ścieżki lub trybu cylindra i może odpowiadać przepływowi.

Tylny koniec linii wodnej ma inne potrzeby.

Model ten jest standardowo wyposażony w 12-calowy przemysłowy ekran dotykowy, zapewniający szybką i łatwą obsługę.

Funkcja wyszukiwania krawędzi to precyzyjna funkcja cięcia, która może określać określone pozycje cięcia za pomocą pozycjonowania i cięcia fotografii CCD.

Obetnij krawędzie, aby uzyskać precyzyjne cięcie.
